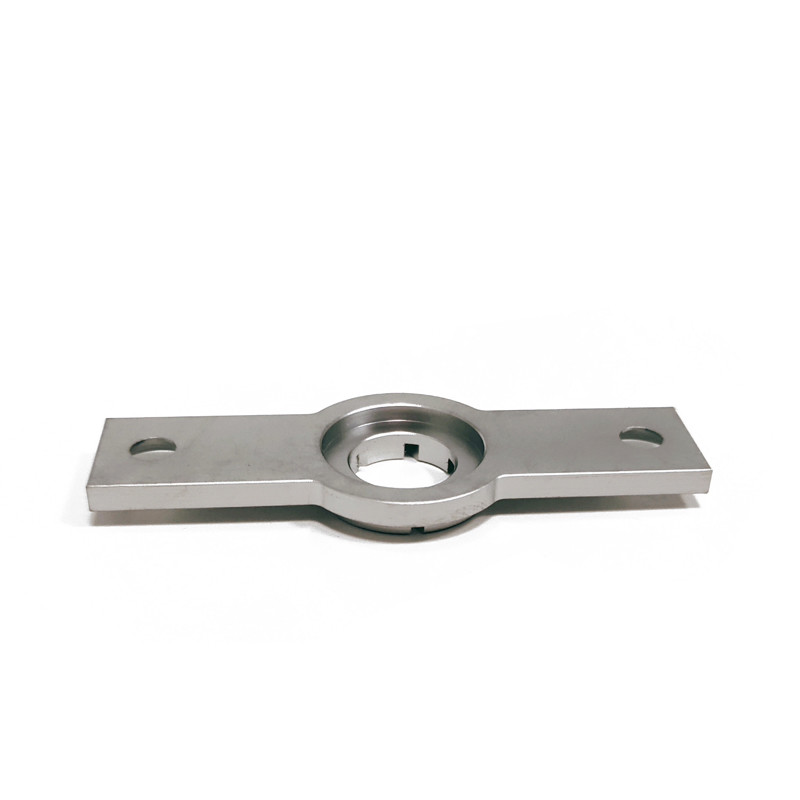

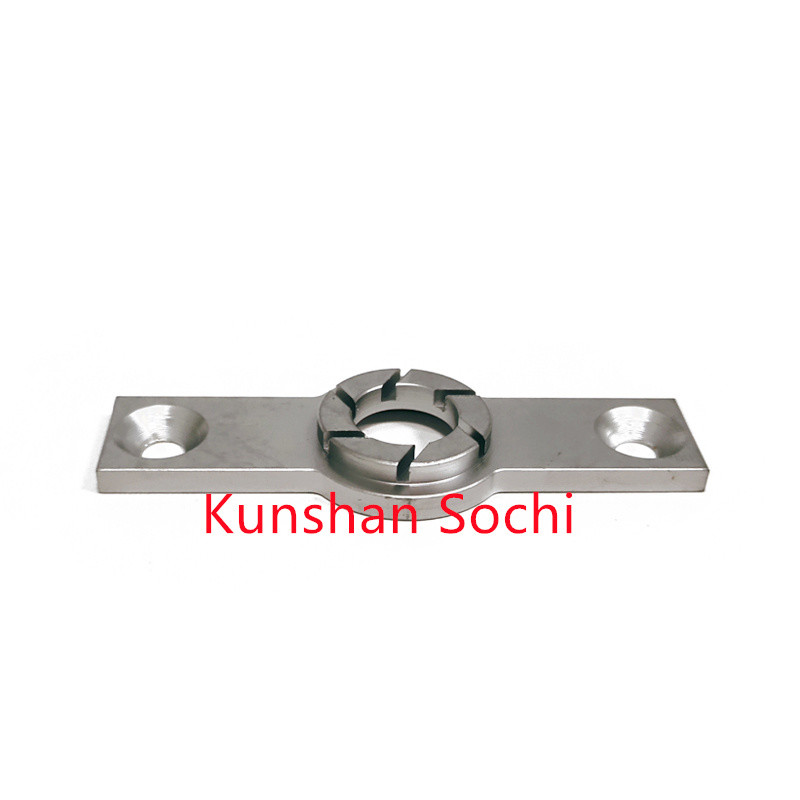

直角銅 圧力 フット カップ 挿入 PCB のための CNC Timax 掘削 機械 OEM 入手可能

直角銅 圧力 フット カップ 挿入 PCB のための CNC Timax 掘削 機械 OEM 入手可能

主な事業は

設備:PCB掘削機,フライリングマシン,V-CUTマシン

PCB用品:ツール測定,空気シリンダー,コレット,ツール交換,ツールカセット,圧力足カップ,グリッパー,

光ファイバー,センサー,アンプ,圧力足のディスク挿入,圧力足のブラシ,カレットキー,真空管

インターフェース,ベアリング,バケライト,ピン,その他の用品

圧力足の形と材料:

圧力脚の主な機能は,作業部品システムを圧縮することです. スロット式換気構造を通じて,真空システムに空気補給を提供します.より良いコンベクションシステムを形成します機械式ドリリングのデザインは,異なる考慮に基づいて,圧力足の材料は金属材料と非金属材料です金属材料は主に不?? 鋼 (通常SUS304) と銅材料 (C3604BD,HPb59-1に相当).非金属材料は主にPA66,PA6,POMおよびPUである.メタル材料の使用の主な考慮事項は,比較的高い硬さである耐磨性,長寿命 (通常は8〜10ヶ月使用可能) が欠点である.バッファ効果が目に見えないため,長期間にわたって安定していない.工業用ゴム材料 (PU) の使用PA6 PA66) は,主に良い振動吸収特性を考慮します. 衝撃プロセスでは,重要な振動吸収効果を達成できます.短時間で縮小できます. 欠点は硬さが比較的低く,耐着性がないことです. 寿命は短く,通常約1週間です. ABAQUSソフトウェアシミュレーションを使用して,プレッサー足の材料を調整します.100Nの足圧力と10kpaの真空で分析する図1に示されているように,この試験は,硬式プレッサー・フットとPUプレッサー・フットの使用を分析します.上部と下部の曲線は,それぞれ,鋼製プレッサー脚とPUプレッサー脚の下にある"ドリルポイント"の数値移動曲線を示します.圧迫脚が圧迫脚の力と衝突し振動し,振動は0.06S以内に定期的に弱くなる.PUプレッサー脚は,振動吸収効果が大きい.振動が開始された後",ドリルダウンポイント"は急速に安定します. 安定性は約0.001Sに達します. 工業ゴムの良い振動吸収性能に基づいて,掘削機械のほとんどのメーカーが現在,工業用ゴムプレッシャーフットを使用しています.

図 1

電子製品の性能に大きな影響を与える. その吸い込みは,電子回路板の加工に重要な機器として,

チップカバーとプレッシャーフートの組み合わせの構造は,穴加工の質に影響を与える主な要因の1つです.優れた設計と吸着キャップと圧力足の組み合わせ構造

適正な圧力足圧と真空吸入負圧設定は,印刷回路板の高品質な掘削を確保するための鍵です.ほとんどの作業条件下で,切片吸着機とスピンドルの間隔を可能な限り小さくする設計, 出口中心ベクトル直線の触角と,塵回転直線の外径,可能な限り軽量な質量設計圧力の足は,非常に良い振動吸収性能を持つ工業用ゴムと組み合わせた圧力足圧が約100Nに設定され,真空真空負圧は約10kPaで,効率的な塵抽出と高品質な塵カバーの掘削を達成できます.

取引条件:
1) 生産期間:支払いの2日後
2) 輸送貨物は,あなたの要求に基づいて配達されます.
3) 港:上海,中国本土
4) 割引は注文量に基づいて提供されます.

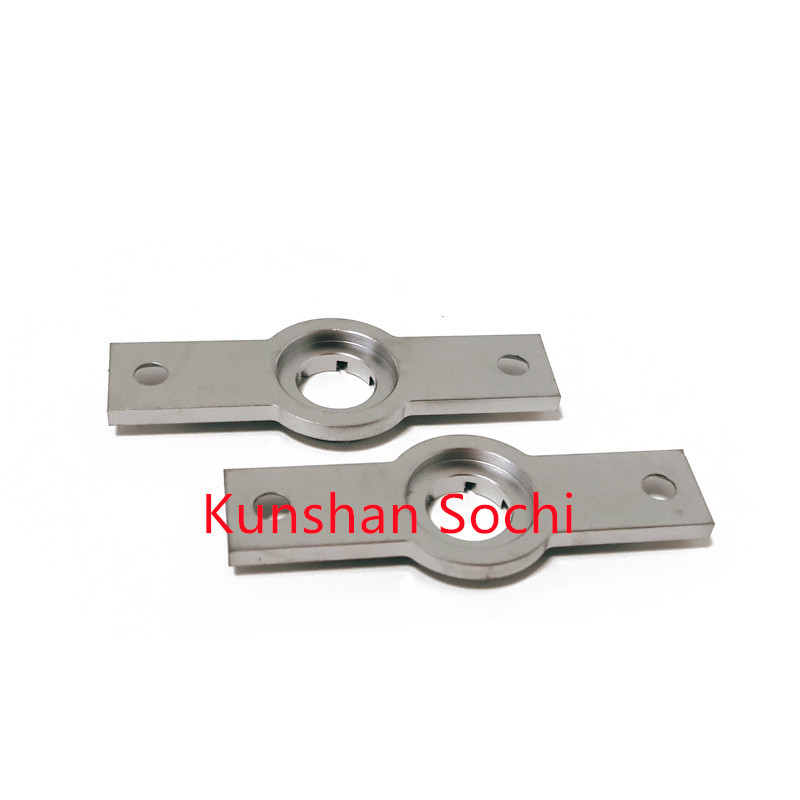

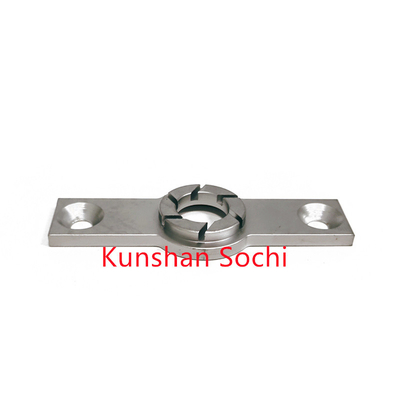

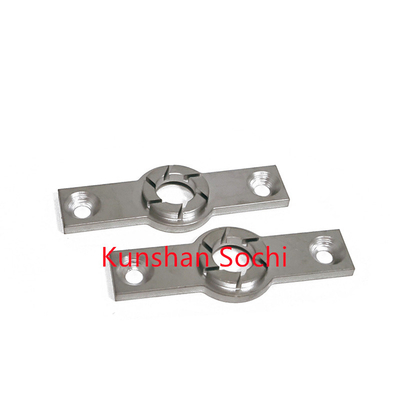

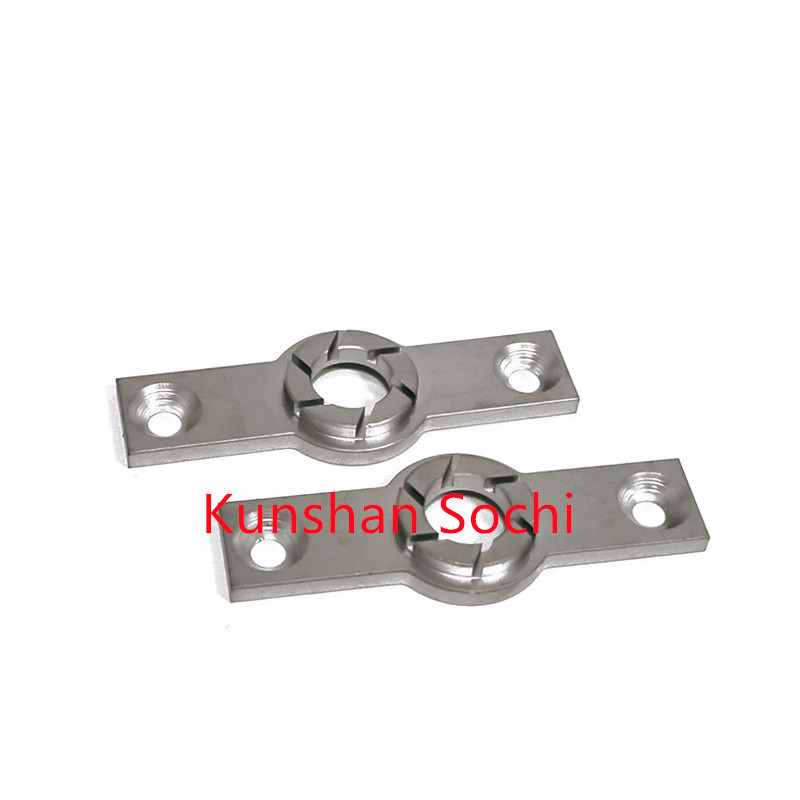

商品展示会

なぜ俺達?

1私たちの製品の原材料は,良い品質で,私たちの製品は,良い物理的および化学的特性,耐磨性および長い使用寿命を持っています

2専門的な技術設計者がいます. 10年以上CNC回路で活動しています.

3品質の完璧を目指し, 製品の表面処理は細かく, 割れ目なく, 詳細を厳格に管理します.

4厳格な機密性 プロフェッショナルなサービス 合理的な価格 優れた品質 精巧な工夫 間に合った配達

配達について:

標準的な商品は3日以内に配達され,注文順に発送されます.緊急の場合交渉可能

パッケージについて:

衝撃防止の減圧泡 周りの封印箱 精巧な製品パッケージ 輸送中の製品の損傷を軽減します 購入を安心してください

販売後のサービスについて

商品について質問がある場合は,商品を受け取った後15日以内にご連絡ください. 契約に従ってお客様に適切に対応して満足させます.
