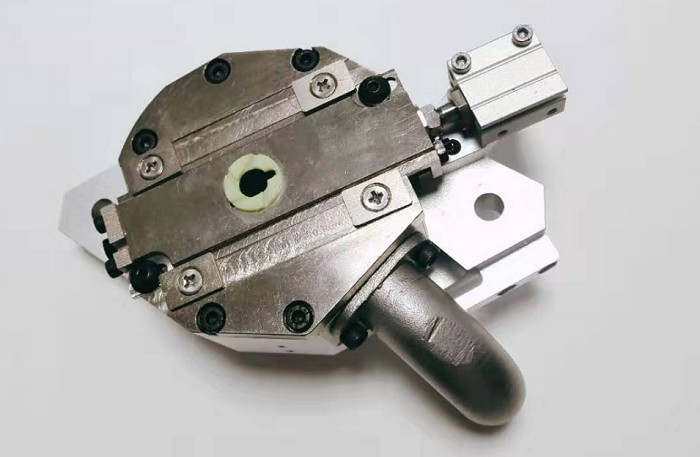

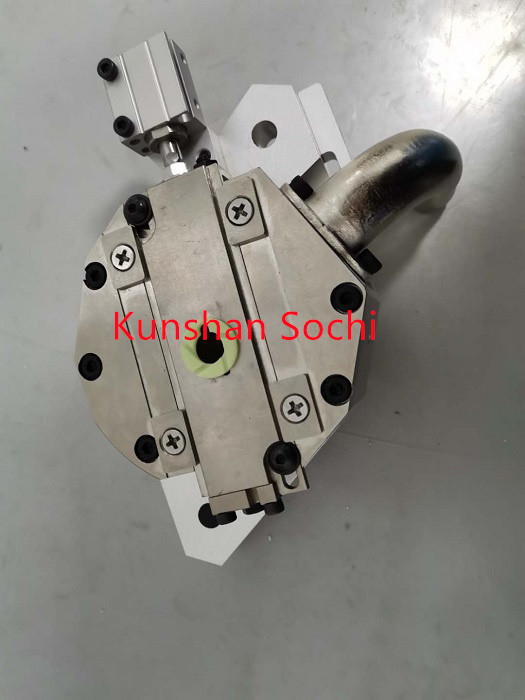

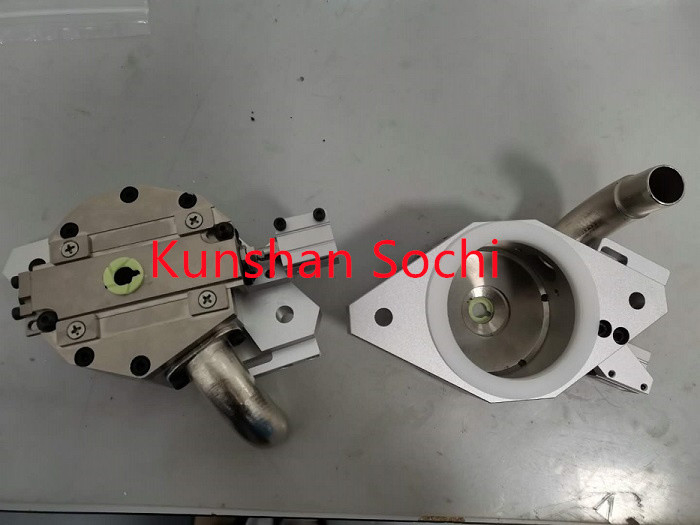

OEM利用可能 耐着 PCBアクセサリー 高精度圧力足組 PCB CNC ハンスマシン

OEM利用可能 耐着 PCBアクセサリー 高精度圧力足組 PCB CNC ハンスマシン

仕様:

圧力足のカップは,圧力足の効率的な真空吸着と高品質な掘削を達成するための不可欠な装置であり,また掘削品質において重要な役割を果たします.

図 1

圧力足の形と材料:

圧力脚の主な機能は,作業部品システムを圧縮することです. スロット式換気構造を通じて,真空システムに空気補給を提供します.より良いコンベクションシステムを形成します機械式ドリリングのデザインは,異なる考慮に基づいて,圧力足の材料は金属材料と非金属材料です金属材料は主に不?? 鋼 (通常SUS304) と銅材料 (C3604BD,HPb59-1に相当).非金属材料は主にPA66,PA6,POMおよびPUである.メタル材料の使用の主な考慮事項は,比較的高い硬さである耐磨性,長寿命 (通常は8〜10ヶ月使用可能) が欠点である.バッファ効果が目に見えないため,長期間にわたって安定していない.工業用ゴム材料 (PU) の使用PA6 PA66) は,主に良い振動吸収特性を考慮します. 衝撃プロセスでは,重要な振動吸収効果を達成できます.短時間で縮小できます. 欠点は硬さが比較的低く,耐着性がないことです. 寿命は短く,通常約1週間です. ABAQUSソフトウェアシミュレーションを使用して,プレッサー足の材料を調整します.100Nの足圧力と10kpaの真空で分析する図2のように,この実験は,固いプレッサー脚とPUプレッサー脚の使用を分析します.上部と下部の曲線は,それぞれ,鋼製プレッサー脚とPUプレッサー脚の下にある"ドリルポイント"の数値移動曲線を示します.圧迫脚が圧迫脚の力と衝突し振動し,振動は0.06S以内に定期的に弱くなる.PUプレッサー脚は,振動吸収効果が大きい.振動が開始された後",ドリルダウンポイント"は急速に安定します. 安定性は約0.001Sに達します. 工業ゴムの良い振動吸収性能に基づいて,掘削機械のほとんどのメーカーが現在,工業用ゴムプレッシャーフットを使用しています.

図2

電子製品の性能に大きな影響を与える. その吸い込みは,電子回路板の加工に重要な機器として,

チップカバーとプレッシャーフートの組み合わせの構造は,穴加工の質に影響を与える主な要因の1つです.優れた設計と吸着キャップと圧力足の組み合わせ構造

適正な圧力足圧と真空吸入負圧設定は,印刷回路板の高品質な掘削を確保するための鍵です.ほとんどの作業条件下で,切片吸着機とスピンドルの間隔を可能な限り小さくする設計, 出口中心ベクトル直線の触角と,塵回転直線の外径,可能な限り軽量な質量設計圧力の足は,非常に良い振動吸収性能を持つ工業用ゴムと組み合わせた圧力足圧が約100Nに設定され,真空真空負圧は約10kPaで,効率的な塵抽出と高品質な塵カバーの掘削を達成できます.
なぜ俺達?
1私たちの製品の原材料は,良い品質で,私たちの製品は,良い物理的および化学的特性,耐磨性および長い使用寿命を持っています
2専門的な技術設計者がいます. 10年以上CNC回路で活動しています.
3品質の完璧を目指し, 製品の表面処理は細かく, 割れ目なく, 詳細を厳格に管理します.
4厳格な機密性 プロフェッショナルなサービス 合理的な価格 優れた品質 精巧な工夫 間に合った配達
原材料の選択
アルミニウム
(1) 軽量 で 硬さ が 良い 耐久 性
(2) 耐火性 が 良い
(3) 簡単にリサイクルし 汚染がなく 環境に優しい
パーソナライズされたサービスプロセス:
図面/サンプルと量を提供する - 価格発表 - 契約 - 生産 - 表面処理 - 精度測定 - 完成品のパッケージング - 輸送前の検査 - 輸送

配達について:
標準的な商品は3日以内に配達され,注文順に発送されます.緊急の場合交渉可能
パッケージについて:
衝撃防止の減圧泡 周りの封印箱 精巧な製品パッケージ 輸送中の製品の損傷を軽減します 購入を安心してください
販売後のサービスについて
商品について質問がある場合は,商品を受け取った後15日以内にご連絡ください. 契約に従ってお客様に適切に対応して満足させます.
