| 起源の場所: | 中国 |
|---|---|
| ブランド名: | ISOCHI |
| 証明: | ISO |
| モデル番号: | ISC418 |
| 最小注文数量: | 1セット |
| 価格: | negotiable |
| パッケージの詳細: | 標準の木製ケースまたは顧客の要求に応じて |
| 受渡し時間: | 20日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 1ヶ月あたりの4セット |
| モデル番号:: | ISC418 | 機械次元:: | 3300*2000*2000mm |
|---|---|---|---|
| X,Y,Z軸 ストローク:: | 560mm*700mm*40mm | 温度:: | 22±2°C/45%~65% |
| 電源:: | 3PH-AC380V+PE,50/60HZ 15KVA | 騒音:: | ≤75dBA |
| 空気圧：: | 6.5-7.5bar | 壊れたツール検出:: | レーザーツール検出器 |
| 機械重量:: | 8000KG | X,Y軸測定システム:: | 輸入された閉ざされた線形スケール |
| ハイライト: | PCB 掘削装置,高速掘削機 |
||
労働条件:
| 電源: | 3PH-AC380V+PE,50/60HZ 15KVA |
| 温度: | 22±2°C/45%~65% |
| 騒音: | ≤75dBA |
| 空気圧: | 6.5-7.5bar |
製品データ:
| X,Y,Z軸 ストローク | 560mm*700mm*40mm |
| X,Y軸ドライブ | 輸入された高出力サーボモーター (保証された伝送速度) |
| Z軸ドライブ | 輸入されたサーボモーター |
| 給餌速度 X,Y軸 | 60m/min |
| 給餌速度 Z軸 | 30m/min |
| マックス 作業領域 | 560mm*700mm*40mm |
| 掘削直径 | Φ0.2mm-Φ6.35mm |
| 掘削 の 精度 | ±0.025mm |
| 位置付け 正確さ | ±0.004mm |
| 位置位置の精度を複製する | ±0.0025mm |
| マックス 掘削速度 | 480〜550穴/分 |
| スピンドル冷却方法 | 水冷却 |
| 機械の寸法 | 3300*2000*2000mm |
| スピンドル間隔 | 560mm |
注記:
2*1.6mm PCBのドリルでは,0.3穴のドリル速度は460穴/分以上で,0.5穴は,掘削速度が510穴/分以上で.
私たちのサービス:
パーソナライズ & 新しい世代のPCB掘削機
QICシステム: 小型のPCBボードの精度を保証するための大小圧脚の切り替え機能.
CBDT電気接触自動検出破損ツール機能は,タイムリーな対応であり,穴は縁崩壊をモニターするために使用できます. 急速な掘削機能として使用できます.
スピンドル配置:
ABL/WESTWIND 160-180KTDM 安定した100μmマイクロホール加工,良好なマクロホールおよびスロット加工のための高速浮遊型スピンドル
ドライブシステム:
高機能,高トルクモーターを輸入して高速な送電速度を確保する
トランスミッションシステム:
日本NSK 高精度リードスクリュー (速い,静かな)
ドイツのRexroth P精度線形ガイドウェイ (高精度,耐久性)
ツール・マガジン選択
上部ツールマガジン:
容量 220 / pcs / 軸,カラーなしで完全な直径ツール,短いツール変更時間,上下プレートを操作し,ツール変更を回さないことができます.
下のツールマガジン:
300の大きな容量,簡単に自動でナイフを配置し,操作,ツール交換を交換,ツールを清掃,スペンドルにほとんど影響しない
制御ソフトウェア:
成熟した,安定した高度なソフトウェア制御システム,フレンドリーなインターフェースとグラフィックシミュレーション機能,学習が簡単
フィードバックシステム:
閉ざされたグリートリーナーとして輸入,防塵と防腐効果は非常に良い
ツール検出:
ドリルの精度を保証するために,ツール長さとツール直径の検出を実現することができます

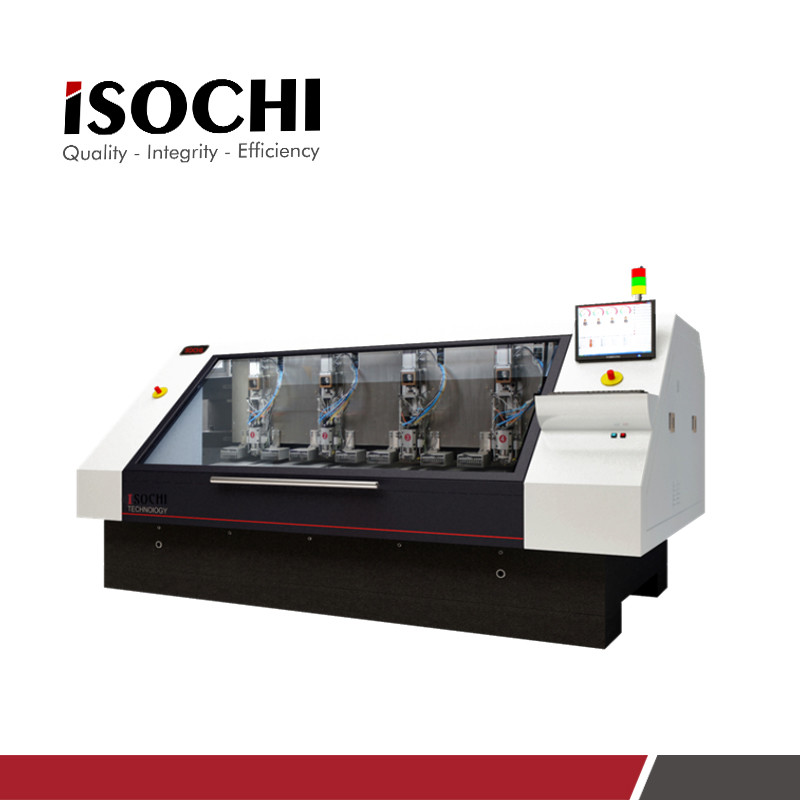

もっと写真:
